Especificações Técnicas do produto:

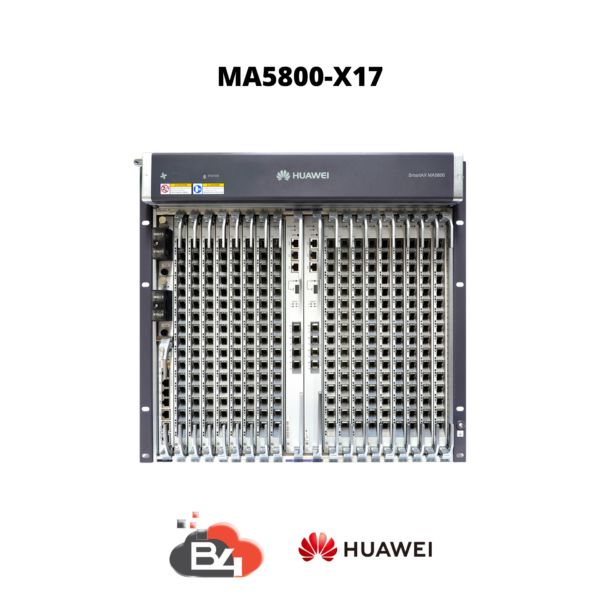

MA5800-X17
Características
17 Slots de serviço
GPON / 10GPON, 40G / 100GPON pronto
262144 Endereço MAC,
8 vezes superior ao MA5680T
Suporta mais de 8 vezes o endereço MAC e a tabela ARP mais do que MA5680T
Suporta 4 * portas upstream GE / 10GE incorporadas na placa de controle principal MPLA / MPLB
Suporta GPHF de porta GPON de 16 portas, GPSF
Suporta placa de interface 10 portas 10GPON XGHD, TWED
Suporta 1:64 eOTDR
Suporta o padrão DOCSIS 3.1
Capacidade de comutação do sistema 7 Tbit / s
Largura de banda máxima por slot H901MPLB: 200 Gbit / s
H901MPLA: 100 Gbit / s
Número máximo de endereço MAC 262144
Número máximo de entradas ARP / roteamento 65536
Número máximo de usuários de vídeo concorrentes de 4K 16000
Portas GPON 272
10G GPON portas 136
Portas GE / FE 816
Portas 10GE 136
Gabinete suportado N63E-22

Painel de controle
H901MPLB Ele fornece 4 portas de transmissão upstream GE / 10GE e suporta compartilhamento de carga. Por padrão, o MA5800 se conecta à rede a montante através da placa de controle H901MPLA
H901CKUA Suporta funções de relógio stratum-3 trabalhando com MPLB e MPLA
Placa de interface Upstream
H901NXED Placa de interface Enhanced 8-port 10GE upastream, suportando a transmissão upstream 10GE / GE Ethernet. O NXED é usado quando as portas a montante atualmente fornecidas no MA5800 não são suficientes.

Placa de interface universal
H901CIUA Fornece interfaces de entrada e saída de sinal de tempo / relógio síncrono, parâmetro de alarme / interface de entrada e saída de valor booleano. Portas série RS485 e fornece portas Ethernet de transmissão transparente.

Placa de serviço
H901GPHF Fornece 16 portas GPON para serviços de acesso
H901GPSF Fornece 16 portas GPON para serviços de acesso domiciliar
H901XGHD Fornece 8 portas GPON 10G assimétricas para serviços de acesso.
H901TWED Fornece 8 portas simétricas 10G GPON para serviços de acesso.
H901EDSH Placa a montante E1 de 32 canais, suportando o modo TDM nativo.
H901OGHK Placa de interface ótica GE / FE agregada de 48 portas, que suporta até 48 canais de GE / FE
H901OXHD Placa de interface ótica 10GE agregada de 8 portas, que suporta a agregação Ethernet GE / 10GE.

Placa de energia
H901PILA Fornece entrada de -48V DC

Painel de monitoramento do ventilador
H901FMLA Poder do fornecedor para os fãs; controla e moniotes os fãs
H901FMMA Poder do fornecedor para os fãs; controla e moniotes os fãs

Dimensões
(L x P x H) (mm) 11 U e 21 polegadas de largura
Excluindo suportes de montagem: 493x287x 486
Incluindo suportes de montagem: 535x287x486
Peso máximo (incluindo suportes de montagem) 45 kg
Corrente de entrada máxima 60 A

Fonte de energia
Modo de alimentação: DC
faixa de tensão de trabalho: -38,4 V a -72 V
Tensão nominal: -48 V / -60 V
Temperatura ambiente
-40 ° C a + 65 ° C O MA5800 pode iniciar com um mínimo
O MA5800 pode iniciar a uma temperatura mais baixa de -25 ° C e funcionar a -40 ° C.

Nota: A temperatura de 65 ° C refere-se à temperatura mais alta medida no orifício de entrada de ar da subtração de serviço.

Umidade ambiente 5% de HR a 95% de HR.
